În mediile industriale moderne, termenii „ carcase de automatizare ” și „dulapuri electrice” sunt adesea folosite în mod interschimbabil. Cu toate acestea, această practică comună duce la erori de specificație, costuri de întreținere crescute și fiabilitatea sistemului compromis. Înțelegerea rolurilor funcționale distincte, a proiectelor structurale și a scenariilor de aplicare ale acestor două soluții de locuințe este esențială pentru ingineri, specialiști în achiziții și manageri de unități.
Înainte de a compara diferențele, este necesar să se stabilească definiții clare.
Carcase de automatizare sunt carcase de protecție special concepute pentru a conține și proteja sistemele de control electronic sensibile, controlerele logice programabile (PLC), interfețele om-mașină (HMI), modulele de comunicație și hardware-ul de automatizare aferent. Funcția lor principală este de a proteja împotriva prafului, umidității, fluctuațiilor de temperatură, interferențelor electromagnetice și impactului fizic, permițând în același timp o ventilație adecvată și gestionarea cablurilor.
Dulapuri electrice În schimb, în mod tradițional, găzduiesc componente de distribuție a energiei, cum ar fi întreruptoare, contactoare, relee, transformatoare și blocuri de borne. Rolul lor principal este de a izola în siguranță echipamentele electrice de înaltă tensiune sau de curent ridicat, de a preveni contactul accidental și de a gestiona disiparea căldurii de la componentele de alimentare.
În timp ce ambele produse se încadrează în categoria mai largă a carcasei industriale din tablă, filozofiile lor de design, selecția materialelor și amenajările interne diferă semnificativ.
Următorul tabel rezumă principalele diferențieri dintre carcasele de automatizare și dulapurile electrice. Această comparație îi ajută pe cumpărători să comunice cerințe precise furnizorilor de carcase de automatizare industrială.
| Aspect caracteristică | Carcase de automatizare | Dulapuri electrice |
|---|---|---|
| Conținut primar | PLC-uri, module I/O, comutatoare, unități, controlere | Întrerupătoare, relee, bare colectoare, transformatoare, siguranțe |
| Gama de tensiune | De obicei, tensiune joasă (≤230V AC / 24V DC) | Tensiune joasă până la medie (≤1000 V AC sau mai mare) |
| Prioritate de protecție | Ecranarea EMI/RFI, pătrunderea prafului, managementul termic pentru electronice | Limitarea arcului electric, rezistență la foc, siguranță la curent ridicat |
| Metoda de răcire | Ventilatoare cu filtru, schimbatoare de caldura, aparate de aer conditionat, racire cu circuit inchis | Ventilație pasivă, panouri cu jaluzele, răcire cu aer forțat |
| Grosimea materialului | 1,0–2,0 mm (oțel galvanizat sau inoxidabil) | 1,5–2,5 mm (mai gros pentru rezistență mecanică) |
| Design panou | Ușă dublă cu etanșare, intrare cablu de jos, canale de cablare divizate | Ușă simplă sau dublă, intrare sus/jos, bariere interioare mai simple |
| Standarde tipice | UL 508A, NEMA 12/4/4X, IP54–IP66 | IEC 61439, UL 50, NEMA 1/3R/12 |
| Ușurință de modificare | Înalt (șine modulare, plăci de montaj detașabile) | Mediu (șine fixe, mai puține opțiuni de montare) |
Din tabelul de mai sus, se poate observa că carcasele de automatizare acordă prioritate integrității semnalului și izolării mediului, în timp ce dulapurile electrice acordă prioritate protecției fizice și managementului termic pentru componentele de alimentare.
Carcasele de automatizare necesită o precizie mai mare la tăiere, îndoire și sudare, deoarece componentele de automatizare au toleranțe de montare mai strânse. De exemplu, o șină PLC trebuie să rămână perfect plată pentru a evita erorile de conectare. Acesta este motivul pentru care echipamentele avansate - cum ar fi mașinile de tăiat cu laser de înaltă precizie, mașinile de perforat CNC, mașinile de îndoit CNC și mașinile de forfecare CNC - sunt indispensabile.
Wuxi Runjiu Tian Machinery Co., Ltd. este o întreprindere de prelucrare mecanică a tablei care integrează proiectare, producție, vânzări și servicii. Compania deține o serie de echipamente de producție, inclusiv mașini de tăiat cu laser de înaltă precizie, mașini de perforat CNC, mașini de îndoit CNC, mașini de forfecare CNC și linii de pulverizare semi-automate, punând o bază solidă pentru cerințele de înaltă calitate a produselor. Ei produc atât dulapuri de automatizare, cât și dulapuri electrice, dar liniile lor de producție ajustează parametrii, jigurile și procesele de etanșare în funcție de tipul de produs.
Carcasele de automatizare folosesc de obicei garnituri continue din poliuretan sau silicon cu o rezistență mai mare la compresie pentru a atinge gradele IP54 până la IP66. Dulapurile electrice pot folosi garnituri de spumă mai simple sau deloc, mai ales atunci când sunt găzduite în interior în medii controlate.
În interiorul carcasei de automatizare, o magistrală de împământare cu impedanță scăzută este esențială pentru a preveni buclele de masă care perturbă semnalele sensibile. Dulapurile electrice necesită împământare, dar se concentrează mai mult pe legarea pieselor metalice care nu poartă curent pentru a preveni pericolele de șoc electric în condiții de defecțiune.

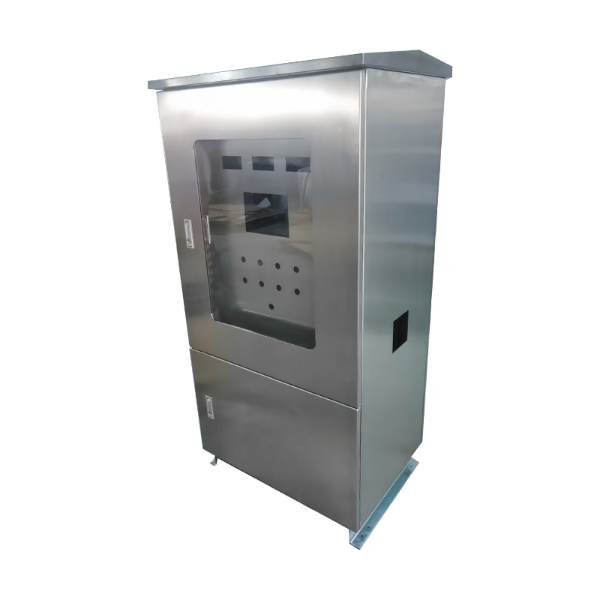

În calitate de furnizor angro de carcase de automatizare industrială, companiile recomandă adesea carcase cu ferestre de vizualizare, tăvi pentru tastatură sau unități de aer condiționat pentru aceste aplicații.
Wuxi Runjiu Tian Machinery Co., Ltd. produce dulapuri de control de înaltă și joasă tensiune, carcase pentru echipamente mari și piese ștanțate de înaltă precizie. În ultimii ani, echipamentul industrial de purificare a vaporilor de ulei dezvoltat în comun cu BDI a fost lansat treptat pe piață și a primit feedback pozitiv. Acest lucru demonstrează capacitatea lor de a furniza carcase specializate dincolo de dulapurile electrice standard.
Când decideți între dulapuri de automatizare și dulapuri electrice, luați în considerare următorii cinci factori fără a vă baza pe comparațiile de mărci:
Carcasele de automatizare generează căldură concentrată din componente electronice dense. Utilizați suprafața carcasei și coeficientul intern de disipare a căldurii (de obicei 5–15 W/m²·K) pentru a estima răcirea necesară. Dulapurile electrice cu relee și contactori generează căldură, dar sunt mai puțin sensibile la vârfurile de temperatură.
Pentru carcasele de automatizare, specificați garnituri EMC și plăci ecranate de intrare a cablurilor. Dulapurile electrice necesită rareori ecranare EMC, cu excepția cazului în care sunt amplasate împreună cu unitățile.
Carcasele de automatizare beneficiază de plăci presetupe divizate care separă cablurile de alimentare, de semnal și de date. Dulapurile electrice pot utiliza decodari deschise mai simple.
Linia dintre carcasele de automatizare și dulapurile electrice este estompată din cauza sistemelor de acționare compacte și a demaroarelor de motoare integrate. Carcasele moderne combină adesea ambele funcții într-un design hibrid - o secțiune pentru componentele de alimentare și o altă secțiune izolată pentru electronica de control. Această tendință crește cererea pentru o companie versatilă de carcase electrice industriale din China, care oferă stantare, sudare și finisare personalizate.
Wuxi Runjiu Tian Machinery Co., Ltd. rămâne receptivă la astfel de tendințe. Linia lor de pulverizare semi-automată asigură o grosime uniformă a stratului, care este esențială pentru protecția împotriva coroziunii în carcasele hibride expuse la lichide de răcire sau uleiuri industriale.
Î: Pot monta un PLC în interiorul unui dulap electric?
R: Da, dar numai dacă dulapul asigură separare EMC, răcire adecvată și împământare cu rezistență scăzută. Fără acestea, defecțiunile automatizării devin frecvente.
Î: Sunt carcasele de automatizare mai scumpe decât dulapurile electrice?
R: În general, da, datorită toleranțelor mai strânse, garniturii mai bune și procesării secundare, cum ar fi controlul grosimii acoperirii cu pulbere. Cu toate acestea, fiabilitatea pe termen lung justifică adesea prima.
Î: Cum se verifică capacitatea unui furnizor pentru carcasele de automatizare?
R: Verificați lista de echipamente: prezența mașinilor de îndoit CNC cu backgauges, tăiere cu laser cu precizie <0,1 mm și linii de pulverizare semi-automate. De asemenea, revizuiți experiența lor cu cerințele furnizorilor de carcase de automatizare industrială, cum ar fi certificarea UL sau CE.
Î: Ce termeni de căutare cu volum mare se referă la aceste produse?
R: Profesioniștii caută, de asemenea, „carcasă de control modulară”, „carcasă pentru instrumente rezistente la intemperii”, „cutie de joncțiune pe perete pentru automatizare”, „carcasă de protecție a mașinii de sine stătătoare” și „carcasă electronică IP65”.
Pentru proiecte greenfield, evitați reutilizarea dulapurilor electrice standard pentru sarcini de automatizare. În schimb, procurați carcase de automatizare dedicate de la furnizori consacrați de carcase de automatizare industrială. Dacă există constrângeri bugetare, solicitați un design hibrid în care secțiunea de putere folosește oțel de grosime mai mare, în timp ce secțiunea de control utilizează un modul de instalare cu bariere EMC.
Când colaborați cu Wuxi Runjiu Tian Machinery Co., Ltd., vă rugăm să furnizați diagrame detaliate de cablare și foi de calcul pentru sarcina termică. Acest lucru permite echipei lor de proiectare să optimizeze locațiile decupajelor, aspectul panoului din spate și amplasarea dispozitivelor de răcire înainte de începerea producției. Abordarea lor integrată – care acoperă proiectare, producție, vânzări și servicii – reduce riscurile de coordonare între producătorii de carcase separate și integratorii de sistem.
Carcasele de automatizare și dulapurile electrice au roluri distincte, dar complementare în infrastructura industrială. Carcasele de automatizare se concentrează pe protejarea electronicelor sensibile cu fabricație de înaltă precizie, etanșare superioară și control EMI, în timp ce dulapurile electrice acordă prioritate distribuției sigure a energiei cu o construcție mecanică robustă. Selectarea tipului greșit duce la supraîncălzire, defecțiuni ale semnalului, defecțiuni premature ale componentelor și pericole de siguranță.
Înțelegând criteriile prezentate în acest articol — managementul termic, EMC, extinderea, evaluarea mediului și intrarea cablurilor — inginerii pot specifica corect. În plus, parteneriatul cu producători capabili care operează tăietoare cu laser de înaltă precizie, mașini de îndoit CNC și linii de pulverizare semi-automate asigură o calitate constantă. Wuxi Runjiu Tian Machinery Co., Ltd., cu experiența sa atât în dulapuri de automatizare, cât și în dulapuri electrice, alături de echipamente avansate de prelucrare a tablei, exemplifica tipul de partener necesar pentru soluții de locuințe industriale de încredere.
