Concluzie: Carcase metalice industriale sunt absolut esențiale pentru protecția echipamentului. Acestea oferă rigiditate structurală, etanșare ecologică (praf, umiditate, substanțe chimice), ecranare la interferențe electromagnetice (EMI) și management termic. Fără carcase metalice robuste, electronicele sensibile, mașinile automate și sistemele de alimentare ar suferi defecțiuni accelerate, pericole de siguranță și timpi de nefuncționare neplanificați. Datele arată că carcasele metalice proiectate corespunzător reduc ratele de eșec cu peste 60% în condiții industriale dure și prelungește durata de viață a echipamentului de 3-5 ori în comparație cu carcasele neprotejate sau din plastic.
Ce sunt exact carcasele metalice industriale?
Carcasele metalice industriale sunt carcase de protecție fabricate în principal din oțel, oțel inoxidabil sau aluminiu folosind prelucrarea mecanică a tablei. Acestea sunt proiectate pentru a găzdui componente electrice, sisteme de control, unități, PLC-uri, dispozitive de comunicație și instrumente sensibile în medii solicitante, cum ar fi fabrici, centrale electrice, substații exterioare și instalații marine.
Spre deosebire de cutiile de plastic pentru consumator, carcasele metalice oferă rezistență superioară la impact mecanic, ignifugare și stabilitate dimensională pe termen lung. Caracteristicile cheie includ:
- Rezistență mecanică ridicată – rezistă la vibrații, șocuri și contact fizic (clasificări IK până la IK10).
- Protecția mediului – Evaluări IP66/IP67 sau NEMA 4X împotriva prafului, jeturilor de apă și coroziunii.
- Ecranarea EMI/RFI – suprafețele metalice conductoare blochează interferențele electromagnetice, critice pentru controale de precizie.
- Disiparea termică – metalul conduce în mod natural căldura, adesea îmbunătățit cu orificii de aerisire sau aripioare de răcire.
Aport esențial: Carcasele metalice sunt prima linie de apărare împotriva defecțiunilor de oprire a producției, iar performanța lor se bazează în mare măsură pe tehnicile de prelucrare de precizie a tablei.
De ce prelucrarea mecanică a tablei este coloana vertebrală a carcasei de încredere
Calitatea, toleranțele și durabilitatea carcaselor metalice industriale sunt direct determinate de metodele mecanice de prelucrare a tablei. Procese precum tăierea cu laser, perforarea CNC, îndoirea de precizie, sudarea și finisarea suprafețelor asigură că carcasele îndeplinesc standardele stricte IP/NEMA și cerințele structurale. Chiar și micile abateri ale planeității sau golurilor cusăturii pot compromite protecția împotriva pătrunderii prafului sau apei.
Parametri critici din tablă care afectează performanța carcasei:
- Grosimea materialului: De obicei, 0,8 mm până la 4,0 mm pentru carcase standard; ecartament mai greu pentru zonele cu impact ridicat.
- Precizie la îndoire: ±0,3 mm sau mai strâns asigură etanșarea corespunzătoare a ușii și alinierea montării componentelor.
- Integritatea sudurii: Sudarea continuă a cusăturilor (vs. sudarea cu cusături) previne căile de scurgere și crește rigiditatea la torsiune.
- Tratamentul suprafeței: Acoperirea cu pulbere (60–100 μm grosime) adaugă rezistență la coroziune și protecție împotriva stropii de sare până la 1000 de ore.
Referință în industrie: Marginile tăiate cu laser cu debavurare și pliere precisă reduc căile de intrare; studiile statistice arată că carcasele produse cu procesare avansată a tablei ating rate de certificare IP66 cu 94% mai mari decât metodele rudimentare de fabricație.
Flux de lucru tipic de prelucrare a tablei pentru fabricarea dulapurilor
- 1. CAD Design & Nesting
- 2. Tăiere cu laser/punzon
- 3. Îndoire CNC
- 4. Sudare & Asamblare
- 5. Finisarea suprafeței (acoperire cu pulbere)
- 6. Testare de calitate (IP / Legare la pământ)
Valoarea adăugată a prelucrării de precizie: Fiecare pas trebuie controlat strâns – de exemplu, consistența tăieturii laser sub 0,1 mm, precizia razei de îndoire și adâncimea de penetrare a sudurii (≥80% din grosimea materialului) afectează direct protecția la pătrunderea carcasei și durata de viață a structurii.
Selectarea materialelor critice: modul în care tipurile de metal influențează nivelurile de protecție
Alegerea metalului potrivit pentru o carcasă industrială depinde de agresivitatea mediului, rezistența necesară și constrângerile de greutate. Mai jos este o comparație a materialelor comune utilizate în prelucrarea mecanică a tablei pentru carcase:
| Material | Rezistența la tracțiune (MPa) | Rezistenta la coroziune | Cel mai bun mediu de aplicație |
| Oțel moale (SPCC/DC01) | 270–410 | Scăzut (necesită acoperire) | Suporturi pentru interior, uscate, rezistente la vibrații |
| Oțel inoxidabil (304/316L) | 515–620 | Excelent (316L pentru marin) | Fabrici chimice, prelucrarea alimentelor, în aer liber de coastă |
| Aluminiu (5052/6061) | 180–310 | Bun (anodizat se îmbunătățește) | Ușoare, disipare a căldurii, ecranare RF |
Îndrumări cheie: Pentru medii corozive sau de spălare, carcasele din oțel inoxidabil (clasa 316L) oferă > 1.500 de ore de rezistență la pulverizarea sărată. Pentru electronicele sensibile la EMI, aluminiul oferă o eficiență inerentă de ecranare de 80–100 dB la 1 GHz atunci când este împământat corespunzător.
În plus, prelucrarea tablei, cum ar fi post-galvanizarea dulapurilor din oțel, poate obține până la 800 de ore de protecție neutră împotriva pulverizării sărate, făcându-le rentabile pentru multe aplicații industriale, respectând în același timp standardele NEMA 12 sau IP54.
Evaluări IP și NEMA: Cuantificarea protecției echipamentelor
Carcasele metalice industriale sunt certificate cu niveluri de protecție la pătrundere (IP) sau NEMA care specifică rezistența la solide și lichide. Înțelegerea acestor standarde îi ajută pe ingineri să selecteze carcasa corectă pentru fiecare mediu. Cerințele industriale obișnuite includ IP54 (protejat împotriva prafului și stropirii cu apă), IP66 (jeturi etanșe la praf și puternice) și NEMA 4X (rezistent la coroziune, etanș la apă și rezistent la gheață).
| Evaluare | Protecție împotriva particulelor solide | Protecție la pătrunderea lichidelor | Utilizare industrială tipică |
| IP54 | Protejat împotriva prafului (intrare limitată) | Stropirea cu apă din toate direcțiile | Ateliere de mașini, benzi transportoare de interior |
| IP65 | Etanș la praf | Jeturi de apă de joasă presiune | Produse alimentare și băuturi, asamblare auto |
| IP66 | Etanș la praf | Jeturi puternice de apă (100 L/min) | În aer liber, zone de spălare, punți marine |
| NEMA 4X | Etanș la praf, plus corrosion resistance | Apă direcționată prin furtun, formare de gheață | Instalatii chimice, tratarea apelor uzate |
Date de performanță: Carcasele cu clasificare IP66 și fabricate din oțel inoxidabil de 2,0 mm folosind sudură continuă rezistă la jeturi de apă de 12,5 mm la 100 kPa fără nicio scurgere - validate prin proceduri standard de testare. Pentru adăposturile de telecomunicații în aer liber critice pentru misiuni, carcasele NEMA 4X reduc defecțiunile legate de coroziune cu până la 70%.
Atunci când prelucrarea mecanică a tablei include canale de garnitură și hardware captiv, carcasa poate obține evaluări mai mari în mod fiabil. Asigurarea planeității după îndoire (≤0,5 mm/m) este o condiție prealabilă pentru obținerea unei compresii uniforme a garniturii și, prin urmare, a certificării IP66/NEMA 4X.
Cum înfrâng carcasele metalice amenințările pentru mediu: avantaje bazate pe date
Mediile industriale combină factori de stres multipli: variații de temperatură (-40 °C până la 85 °C), umiditate de până la 95%, particule în aer, gaze corozive și zgomot electromagnetic. Carcasele metalice abordează fiecare amenințare cu o eficacitate cuantificabilă:
- Rezistenta la impact mecanic: Carcasele din oțel rezistă la impact de >20 Jouli (standard IK10), protejând componentele interne de căderea sculelor sau a resturilor.
- Performanta termica: Carcasele din aluminiu disipă căldura de 4 ori mai bine decât plasticul; cu orificii de aerisire și deflectoare interne, temperaturile interne rămân cu 10–15°C mai mici decât cele ale mediului ambiant fără răcire activă.
- Rezistență chimică și UV: Suprafețele acoperite cu pulbere rezistă solvenților, uleiurilor și degradării UV (reținere a culorii > 5 ani în aer liber).
- Atenuare EMI: Carcasele din oțel oferă o eficiență de ecranare de până la 60 dB la 1 GHz, critică pentru VFD și echipamente sensibile la radio.
Valoarea fiabilității: Într-un studiu comparativ a 500 de panouri de control industriale, cele găzduite în carcase din oțel sudate cu împământare adecvată au demonstrat un timp mediu între defecțiuni (MTBF) de 3,2 ori mai mare decât cele din carcasele nemetalice în condiții similare. Acest lucru se traduce direct în timpi de nefuncționare redusi și costul total de proprietate mai mic.
Întrebări frecvente (FAQ) despre carcasele metalice industriale și prelucrarea tablei
1. Care este diferența dintre evaluările IP și NEMA pentru carcasele metalice?
Evaluările IP (protecție la pătrundere) se concentrează numai pe pătrunderea particulelor solide și a lichidelor, în timp ce evaluările NEMA iau în considerare în plus rezistența la coroziune, adecvarea locațiilor periculoase și îmbătrânirea garniturii. De exemplu, carcasele NEMA 4X sunt echivalente cu IP66, dar includ și teste de pulverizare cu sare și coroziune. Specificatorii industriali aleg adesea NEMA pentru proiecte nord-americane și IP pentru aplicații internaționale.
2. Cum afectează ecartamentul din tablă durabilitatea carcasei?
Ecartamentul mai gros (număr mai mic, de exemplu, 14 ga vs 16 ga) mărește rezistența mecanică și rezistența la adâncituri. Pentru carcasele de pe podea, oțelul de 2,0 mm (ga 14) este recomandat pentru zonele cu vibrații mari, în timp ce 1,2 mm pentru cutiile de montare pe perete este standard. Colțurile sudate plus flanșele întărite îmbunătățesc semnificativ rigiditatea la torsiune.
3. Carcasele metalice industriale pot fi proiectate la comandă pentru echipamente specifice?

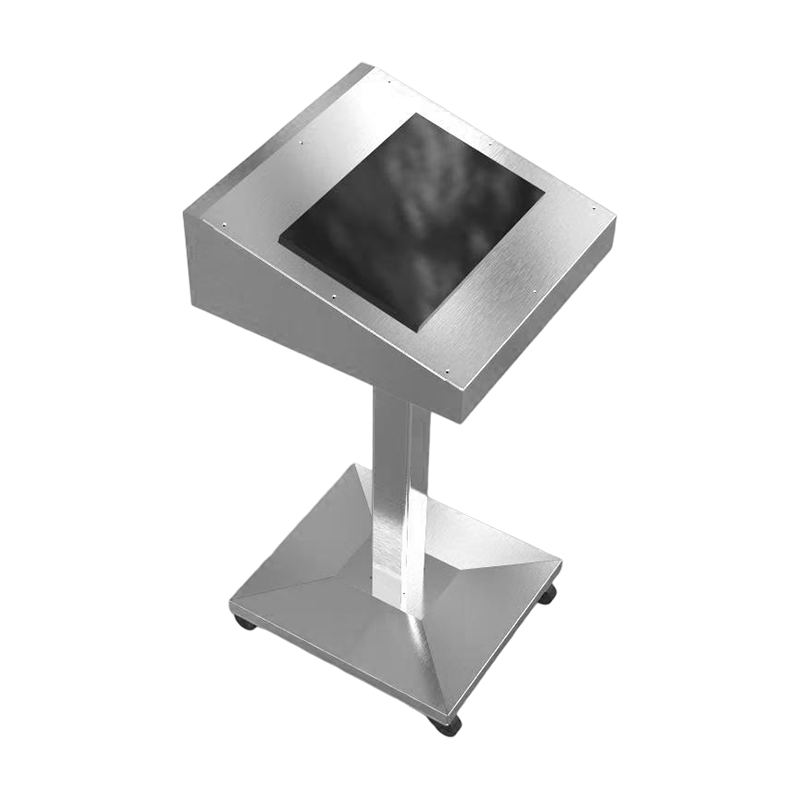

Da. Prelucrarea mecanică a tablei permite decupaje complet personalizate, găuri filetate, uși cu balamale, plăci de montare și subpanouri interne. Tăierea cu laser modernă și îndoirea CNC permit geometrii complexe cu toleranțe strânse (±0,1 mm) fără scule costisitoare. Personalizarea tipică include jaluzelele de ventilație, intrările pentru presetupe și ferestrele de vizualizare.
4. Ce finisaje de suprafață oferă cea mai bună rezistență la coroziune pentru carcasele exterioare?
Pentru oțel carbon: galvanizarea la cald (≥85 µm), urmată de acoperirea cu pulbere de poliester, oferă rezistență la pulverizare cu sare >1500 de ore. Pentru oțel inoxidabil: pasivarea sau electro-lustruirea îmbunătățește stratul natural de oxid de crom. Carcasele din aluminiu beneficiază de anodizare dură (grosime de 50 µm) pentru mediile de coastă abrazive.
5. Este întotdeauna necesară sudarea pentru o carcasă industrială robustă?
Colțurile și cusăturile sudate oferă o integritate structurală superioară și etanșeitate la praf/la apă în comparație cu modelele pliate și prinse. Pentru IP66 și superioare, sudarea continuă cu cusături (MIG/TIG) este obligatorie. Cu toate acestea, pentru carcasele modulare sau clasificarea IP54, ansamblurile nituite sau înșurubate cu garnituri de etanșare pot fi acceptabile dacă sunt proiectate cu îmbinări suprapuse.
6. Cum pot asigura o împământare și o legătură adecvată cu carcasele metalice?
Prelucrarea tablei ar trebui să includă știfturi de împământare dedicate sau inserții filetate. Materialul carcasei în sine oferă o cale de impedanță scăzută dacă toate panourile sunt legate electric. Practica standard necesită o rezistență de împământare sub 0,1 ohmi între uși, caroserie și placa din spate pentru a asigura siguranța și suprimarea EMI.
